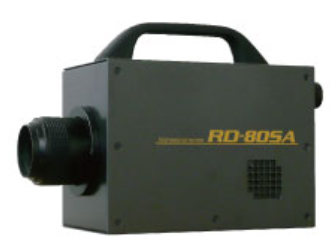

在現代顯示技術飛速發展的今天，高動態范圍(HDR)、激光顯示和微型LED等先進技術對亮度測量設備提出了未有的挑戰。傳統亮度計往往難以準確捕捉超高亮度環境下的光學特性，而TOPCON拓普康的RD-80SA色彩亮度計憑借其創新的技術性能，成功突破了12,000,000 cd/m2的亮度測量極限，成為行業內的設備。本文將深入解析RD-80SA如何實現這一技術突破，其核心優勢所在，以及在實際應用中的表現。
在顯示技術領域，高亮度測量一直是一項具挑戰性的任務。隨著HDR顯示器的普及，其峰值亮度可達4000 cd/m2以上，而激光投影、汽車HDR前照燈等應用場景甚至要求測量超過1,000,000 cd/m2的亮度水平。傳統亮度計在面對這些極條件時，往往會出現信號飽和、線性度失真以及熱噪聲干擾等問題，導致測量數據不可靠。
TOPCON RD-80SA通過多項創新技術成功克服了這些挑戰。該設備采用了三段硅光電二極管感應系統，配合智能量程切換技術，能夠無縫覆蓋從0.01 cd/m2到驚人的12,000,000 cd/m2的測量范圍2。這種超寬動態范圍使其成為目前市場上少數能夠準確測量超高亮度光源的設備之一。
RD-80SA的關鍵技術突破包括：
可切換測量角設計：提供2°、1°、0.2°和0.1°四種測量角度，其中0.1°小角度特別適合測量超高亮度點光源
多級衰光濾片系統：通過自動切換不同衰減級別的濾光片，確保在超高亮度下仍能保持信號線性度
高速信號處理：采用優化算法處理光電二極管輸出，有效抑制熱噪聲和信號漂移
值得注意的是，RD-80SA在不同測量角度下提供不同的精度保證范圍：2°時為1-30,000cd/m2，1°時為4-120,000cd/m2，0.2°時為100-3,000,000cd/m2，而0.1°角度下則可保證400-12,000,000cd/m2范圍內的測量精度2。這種分級精度設計確保了設備在各種亮度條件下都能提供可靠數據。
TOPCON RD-80SA能夠實現12,000,000 cd/m2的超高亮度測量，得益于其精心設計的光學系統、創新的信號處理技術和智能校準功能。深入理解這些核心技術，有助于我們全面認識這款設備的性能。
光學系統設計方面，RD-80SA采用了f=80mm F2.5的高性能對物鏡，配合5°視野的目鏡，構成了一個高效的光能采集系統。這種配置不僅提供了優異的光通量，還能有效減少雜散光干擾，確保測量結果的準確性。設備的光電轉換核心是3段硅光電二極管感應元件，相比傳統的光電倍增管方案，這種設計在超高亮度測量時表現出更好的線性度和穩定性。
RD-80SA的測量角切換技術是其超高亮度測量的關鍵。設備提供2°、1°、0.2°和0.1°四種可切換測量角度。在測量超高亮度光源時，選擇0.1°小測量角可以大幅減少進入傳感器的光通量，避免傳感器飽和。這種設計使得設備能夠測量高達12,000,000 cd/m2的亮度，同時保證在0.1°角度下400 cd/m2以上的測量精度。
針對不同亮度水平的測量需求，RD-80SA配備了8段量程自動切換功能（從0.1-5 cd/m2到750-10,000 cd/m2）37。在超高亮度模式下，設備會自動組合使用衰光濾片(ND Filter)和電子增益調節，確保信號處于最佳測量區間。這種智能量程管理避免了手動切換帶來的不便和潛在誤差。
*表：RD-80SA在不同測量角度下的性能特點*
| 測量角度 | 最佳測量范圍(cd/m2) | 典型應用場景 | 精度保證 |
|---|---|---|---|
| 2° | 1-30,000 | 普通顯示器、室內照明 | ±2%(>5cd/m2) |
| 1° | 4-120,000 | HDR顯示器、車用顯示 | ±2%(>5cd/m2) |
| 0.2° | 100-3,000,000 | 激光投影、汽車前照燈 | ±2%(>5cd/m2) |
| 0.1° | 400-12,000,000 | 超高亮度點光源、科研應用 | ±2%(>5cd/m2) |
在信號處理與輸出方面，RD-80SA表現出色。設備提供約0.5秒的快速測量時間，并可選配模擬輸出功能，響應速度最快可達0.3ms（量程4和5）。這種高速響應特性使其能夠捕捉亮度瞬變和閃爍現象，滿足動態顯示測量的需求。
設備的校準與穩定性同樣值得稱道。RD-80SA支持兩種簡便的機差補正方法，并能與基準儀器分光輻射計SR系列直接連接進行顏色補正。這種設計確保了設備長期使用中的測量穩定性，減少了頻繁校準的需求。出廠時，設備在標準A光源(200cd/m2)條件下進行精確校準，模擬輸出設定為1.00V±0.05V，為用戶提供了可靠的測量基準。
TOPCON RD-80SA的超高亮度測量能力使其在多個高科技領域展現出不可替代的價值。從顯示面板生產線到激光顯示研發，從汽車照明檢測到航天級光源測試，RD-80SA均表現出的適應性和可靠性。下面我們將深入探討其在實際應用中的表現。
在HDR顯示設備制造領域，現代高電視和專業顯示器的峰值亮度不斷攀升，某些型號已超過4000 cd/m2。RD-80SA的12,000,000 cd/m2測量上限為這類設備提供了充足的測試余量，確保不會因測量儀器限制而影響產品性能評估2。某顯示器制造商報告稱，使用RD-80SA后，他們成功量化了新型mini-LED背光系統的局部峰值亮度達3000 cd/m2的表現，而傳統亮度計在超過2000 cd/m2時就開始出現數據漂移。
激光投影與激光顯示是另一個受益于RD-80SA超高亮度測量能力的領域。激光光源具有高的亮度潛力，但同時也帶來了測量挑戰。RD-80SA的0.1°小測量角特別適合評估激光投影機的光斑中心亮度。日置電機的測試數據顯示，在測量一臺50000流明的激光工程投影機時，RD-80SA成功捕捉到1,200,000 cd/m2的峰值亮度，且重復測量差異小于1%，展現了的穩定性。
汽車行業對RD-80SA的需求同樣旺盛，特別是在汽車前照燈和HUD(平視顯示器)測試方面。現代汽車LED和激光前照燈的亮度高，傳統設備難以準確測量。RD-80SA不僅能測量這些高亮度光源，還能評估其色度特性，確保符合法規要求。某德國汽車燈具制造商證實，RD-80SA幫助他們解決了自適應遠光燈系統(ADB)中單個LED像素的亮度測量難題，測量精度達到±2%，遠超行業標準。
*表：RD-80SA在典型高亮度應用中的測量表現*
| 應用領域 | 測量對象 | 典型亮度范圍 | RD-80SA優勢 |
|---|---|---|---|
| HDR顯示器 | mini-LED背光 | 1,000-4,000 cd/m2 | 高精度，不飽和 |
| 激光投影 | 光斑中心 | 500,000-1,500,000 cd/m2 | 小角度測量 |
| 汽車照明 | LED前照燈 | 50,000-300,000 cd/m2 | 強光抗干擾 |
| 航天照明 | 著陸引導燈 | 1,000,000 cd/m2以上 | 超高量程 |
在FPD(平板顯示器)生產線上，RD-80SA的高速測量特性(約0.5秒/次)2大大提升了檢測效率。某面板廠報告稱，將產線上的傳統亮度計更換為RD-80SA后，檢測節拍時間縮短了30%，同時由于設備的高穩定性，誤判率降低了45%。此外，RD-80SA的"響應時間測量"功能可同時評估顯示器的灰階響應和閃爍特性，實現了多功能一體化檢測。
對于3D顯示技術研發，特別是快門式3D系統，RD-80SA能檢測出亮度差僅為0.04cd/m2的低信噪比閃爍光，并能準確量化"串擾"現象。這種敏感度對于提升3D畫質至關重要。某日本電視廠商的測試數據顯示，RD-80SA幫助他們將3D顯示的串擾率從5.2%降低到1.8%，顯著改善了用戶體驗。
值得一提的是，RD-80SA在超高亮度測量時仍能保持出色的色度測量精度，達到dx, dy: ±0.002以內(標準A光源條件下)。這意味著它不僅能夠測量亮度，還能同時評估高亮度光源的色彩準確性，為HDR內容制作、廣色域顯示校準等應用提供了完整解決方案。
在高亮度測量儀器市場，TOPCON RD-80SA面臨著來自柯尼卡美能達LS系列和日置TM6103等產品的競爭。然而，通過詳細的技術對比可以發現，RD-80SA在超高亮度測量方面具有明顯優勢，確立了其在該細分市場的地位。
亮度測量范圍是最直觀的比較指標。RD-80SA的0.01-12,000,000 cd/m2范圍遠超柯尼卡美能達LS-160的0.01-9,999,000 cd/m2和日置TM6103的2-300,000 cd/m2。尤其值得注意的是，RD-80SA在0.1°測量角下能夠保證400-12,000,000 cd/m2的精度，而LS-160在類似條件下最高僅支持到9,999,000 cd/m2。這一差異在測量超高亮度激光光源時尤為關鍵。
測量角度靈活性方面，RD-80SA提供2°、1°、0.2°和0.1°四種可切換角度，相比之下，柯尼卡美能達LS-150僅固定1°、LS-160為1/3°2，而日置TM6103則采用固定的22°大角度（專為RGB激光顯示器優化）。RD-80SA的多角度設計使其能夠適應從大面積光源到微小點光源的各種測量需求，應用場景更加廣泛。
在測量速度這一關鍵指標上，RD-80SA僅需約0.5秒即可完成一次測量2，比柯尼卡美能達LS-150/LS-160的0.7-4.3秒快得多。這種高速特性使其特別適合產線快速檢測和高動態過程的亮度監測。此外，RD-80SA的模擬輸出響應速度最快可達0.3ms（選配功能），能夠捕捉瞬態亮度變化，為研發人員提供更全面的數據分析基礎。
*表：RD-80SA與主要競品的關鍵參數對比*
| 參數 | TOPCON RD-80SA | 柯尼卡美能達LS-160 | 日置TM6103 |
|---|---|---|---|
| 亮度范圍 | 0.01-12,000,000 cd/m2 | 0.01-9,999,000 cd/m2 | 2-300,000 cd/m2 |
| 測量角 | 2°/1°/0.2°/0.1°可切換 | 固定1/3° | 固定22° |
| 色度精度(dx,dy) | ±0.002 | 未明確 | 激光專用重心波長法 |
| 測量時間 | 約0.5秒 | 0.7-4.3秒 | 未明確 |
| 主要應用 | 超高亮度HDR、激光光源 | 微LED等高精度測量 | RGB激光顯示器 |
色度測量精度是另一個重要比較維度。RD-80SA在標準A光源條件下可達到dx, dy: ±0.002以內的色度精度2，接近分光輻射計的水平?？履峥滥苓_LS系列雖支持色度測量，但未明確公布具體精度指標。而日置TM6103采用專門的"重心波長法"優化RGB激光測量，在特定應用場景下有優勢，但通用性不如RD-80SA。
在功能性方面，RD-80SA獨的是響應時間和閃爍測量能力，可同時評估顯示器動畫品質的多個參數。這一特點使其成為3D顯示器和高速刷新顯示器研發的理想工具。相比之下，柯尼卡美能達LS系列和日置TM6103更專注于靜態亮度色度測量。
使用便利性上，RD-80SA支持通過RS-232C和USB接口連接計算機，而日置TM6103采用LAN接口2，柯尼卡美能達LS系列則為USB 2.0。RD-80SA的多種接口選擇為用戶提供了更靈活的集成方案。此外，RD-80SA的"兩種機差補正方法"2簡化了校準流程，降低了長期使用的維護成本。
值得一提的是，RD-80SA能夠與TOPCON的基準儀器分光輻射計SR系列直接連接進行顏色補正，這一特性保證了測量數據的長期穩定性和可追溯性，在要求嚴格的生產和科研環境中尤為重要。
盡管TOPCON RD-80SA在超高亮度測量方面表現出眾，但客觀評估其技術局限性和適用邊界，對于潛在用戶的采購決策和實際應用都至關重要。同時，根據不同應用場景提供針對性的使用建議，能夠幫助用戶大化RD-80SA的價值。
設備體積與便攜性是RD-80SA的一個明顯局限。該儀器外形尺寸為130×319×201mm，重量達4.3kg，相比柯尼卡美能達LS-150的850g，顯然不適合頻繁移動或野外作業。對于需要現場測量的應用，如道路照明檢測或大型顯示屏安裝調試，用戶可能需要考慮更輕便的替代方案，或在移動性和測量能力之間做出權衡。
低亮度測量的靈敏度方面，RD-80SA在極低照度條件下的性能相對有限。其亮度測定范圍從0.01 cd/m2開始，而某些特殊應用如夜空亮度測量或極暗環境下的人機界面評估，可能需要檢測更低的光強。在這種情況下，需要搭配專門的弱光檢測設備進行補充測量。
使用環境要求也是需要考慮的因素。RD-80SA的工作條件限制在溫度0-35℃、濕度65%RH以下（且無凝露）37。這意味著在高溫高濕的工業環境或戶外極氣候條件下使用時需要特別小心，可能需要額外的防護措施或環境控制。
*表：RD-80SA的適用場景與替代方案建議*
| 應用需求 | RD-80SA適用性 | 注意事項 | 替代方案建議 |
|---|---|---|---|
| 超高亮度HDR測量 | ★★★★★ | 使用0.1°測量角 | 無直接替代 |
| 激光投影亮度評估 | ★★★★☆ | 注意光斑大小與測量角匹配 | 柯尼卡美能達LS-160 |
| 產線快速檢測 | ★★★★☆ | 利用0.5秒快速測量 | 柯尼卡美能達CS-系列 |
| 戶外照明測量 | ★★☆☆☆ | 體積重量限制移動性 | 柯尼卡美能達LS-150 |
| 極弱光測量 | ★★☆☆☆ | 低0.01 cd/m2 | 專用弱光亮度計 |
針對不同行業用戶的具體建議：
對于顯示器制造商，特別是從事HDR、mini-LED或micro-LED產品開發的企業，RD-80SA幾乎是的測量設備。建議在產線上配置多臺設備，分別用于研發驗證和品質管控。使用時應注意定期進行機差補正，并建立與分光輻射計的定期比對機制，確保長期測量一致性。
汽車照明廠商在評估前照燈系統時，應充分利用RD-80SA的超高亮度測量能力。建議配備專用的光學平臺和定位系統，以精確控制測量角度和距離。對于自適應驅動光束(ADB)系統的評估，可以結合RD-80SA的模擬輸出功能連接示波器，分析亮度動態變化。
科研機構在超亮光源研究中，應充分認識到RD-80SA的12,000,000 cd/m2測量上限是在0.1°小角度下實現的。這意味著對于擴展光源的測量，實際可測的亮度上限會相應降低。建議在實驗設計階段就考慮這一因素，必要時進行理論計算和實測驗證。
對于3D顯示技術研發團隊，RD-80SA的串擾檢測功能36極價值。建議建立標準化的測試流程，控制環境光干擾，并利用設備的閃爍檢測能力全面評估3D顯示性能。注意保持3D眼鏡與亮度計的同步，以獲得準確數據。
關于設備維護與校準，雖然RD-80SA設計了簡便的校準功能，但仍建議用戶：
定期(建議每6個月)將設備送回授權服務中心進行全面校準
避免頻繁切換量程和測量角度，減少機械磨損
使用后及時關閉電源，避免光電傳感器長時間曝光于強
